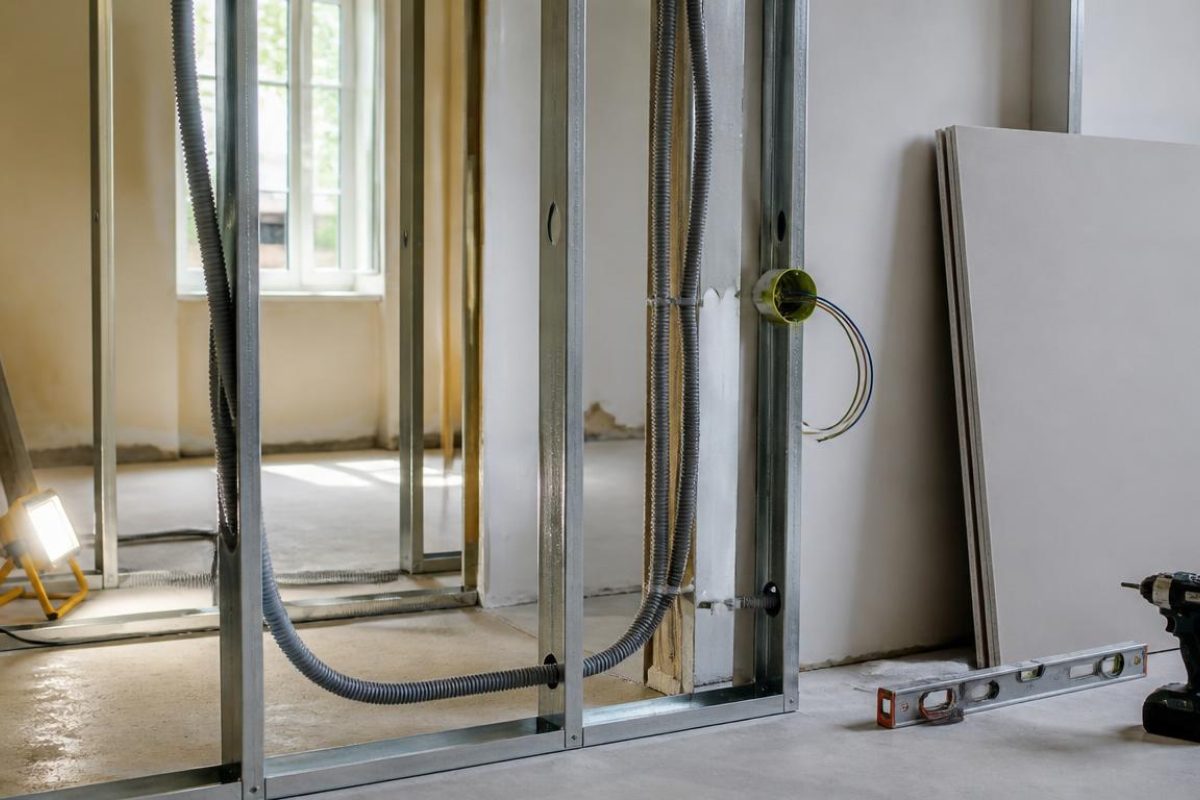

Dans une cloison en plaques de plâtre, les conducteurs électriques se posent sous conduit ICTA ou ICA, en empruntant les perçages d’usine des montants métalliques. La NF C 15-100 impose la protection des câbles dans les parois creuses, et la raison est mécanique avant d’être réglementaire : les arêtes des montants en acier peuvent cisailler un câble nu au fil des vibrations. Un conducteur entaillé provoque soit un court-circuit avec risque d’incendie, soit la mise sous tension d’un montant métallique.
Réponse rapide : Utilisez une gaine ICTA ou ICA non propagatrice de la flamme, passée dans les perçages d’usine des montants. Le conduit ICTL est à écarter en paroi creuse. Séparez courants forts et courants faibles dans des conduits distincts.
- Protection sous conduit dans les parois creuses selon la NF C 15-100
- Perçages d’usine des montants à privilégier, arêtes protégées ailleurs
- Courants forts et courants faibles jamais dans le même conduit
Pourquoi la protection est imposée
Un montant de cloison est un profilé d’acier mince, dont les bords découpés restent tranchants. Un câble posé en contact direct avec cette arête ne se coupe pas immédiatement : il s’entaille progressivement, sous l’effet des micro-mouvements du bâtiment, des vibrations et des dilatations.
Deux conséquences en découlent. Une entaille qui atteint deux conducteurs provoque un court-circuit, avec un risque d’amorçage dans un volume rempli d’isolant. Une entaille qui met un conducteur en contact avec le montant rend l’ossature métallique conductrice, ce qui expose toute personne perçant la cloison par la suite.
La gaine annelée règle les deux problèmes : elle isole, elle protège mécaniquement, et elle permet de retirer ou de remplacer un câble sans ouvrir la cloison.
Quel conduit choisir
| Conduit | Emploi en cloison creuse | Caractéristique |
|---|---|---|
| ICTA | Adapté | Isolant, cintrable, transversalement élastique, avec tire-fil |
| ICA | Adapté | Isolant, cintrable, sans propriété transversale élastique |
| ICTL | À écarter | Propriétés mécaniques et comportement au feu inadaptés |
| Câble R2V nu | Sous conditions strictes | Uniquement en vide libre, sans isolant, accessible |
| Conduit rigide IRL | Plutôt en apparent | Peu adapté au cheminement dans une ossature |
Le repère visuel le plus simple sur chantier est la mention non propagateur de la flamme imprimée sur le conduit. C’est cette caractéristique, et non la couleur seule, qui détermine l’aptitude à l’emploi en paroi.
Le cheminement dans l’ossature
Les montants métalliques sont livrés avec des perçages d’usine alignés, prévus pour le passage des réseaux et généralement ébavurés. C’est par eux que l’on fait circuler les gaines horizontalement. Monter les montants en veillant à aligner ces perçages est un geste qui prend quelques secondes et fait gagner des heures.
Quand il faut percer un montant supplémentaire, le trou doit être réalisé avec un outil adapté et l’arête protégée par un passe-fil ou une bande. Une gaine qui frotte sur une découpe brute se perce à son tour, et l’on retrouve le problème de départ un cran plus loin.
Verticalement, la gaine descend le long du montant, maintenue par des colliers ou par les languettes du montant, sans être tendue. Un conduit tiré à bloc empêche toute reprise ultérieure de câble et se déforme aux angles. La logique d’anticipation est la même que pour un coffrage en placo : ce qui n’est pas prévu avant fermeture coûte cher après.
Courants forts et courants faibles
Les circuits de puissance et les réseaux de communication ne partagent jamais le même conduit. Deux raisons à cela : la perturbation électromagnétique, qui dégrade les signaux réseau à proximité immédiate d’un câble d’alimentation, et la sécurité d’intervention, puisqu’un technicien réseau ne doit pas se trouver au contact de conducteurs sous tension.
Prévoyez donc deux cheminements distincts, en respectant une distance de séparation, et repérez-les clairement. Sur une cloison de séjour, la tentation d’un conduit unique pour l’alimentation d’un téléviseur et son réseau est forte ; c’est précisément le cas où la séparation doit être tenue.
Les boîtes d’encastrement
Les boîtes pour cloison creuse se fixent par griffes ou par vis à ailettes. Deux erreurs reviennent constamment.
La première est le positionnement à cheval sur un montant, découvert au moment de la découpe. Repérer les montants à la craie sur le sol et le plafond avant de plaquer évite cette mauvaise surprise.
La seconde est la découpe trop large. Une scie cloche au bon diamètre laisse les griffes prendre appui sur la plaque ; un trou agrandi au couteau ne tient plus rien et la boîte tourne à chaque branchement.
Prévoyez enfin une longueur de câble suffisante en attente dans chaque boîte. Un conducteur tiré au plus juste rend tout raccordement pénible et interdit toute reprise ultérieure.
Le repérage avant fermeture
C’est le geste que tout le monde oublie et que tout le monde regrette. Avant de visser les plaques, photographiez chaque paroi avec un mètre déroulé dans le champ pour donner l’échelle. Vous saurez ainsi, des années plus tard, où passent les gaines avant de percer pour fixer un meuble haut ou une télévision.
Complétez par un schéma sommaire conservé avec les documents du logement. Le même réflexe vaut pour les canalisations et les renforts d’ossature, comme pour les fixations décrites dans notre article sur la paroi de douche sous pente.
Les erreurs à ne pas commettre
- Câble nu posé sur un montant : entaille progressive assurée.
- Gaine tendue à bloc : aucune reprise possible, déformation dans les angles.
- Perçage brut non ébavuré : le conduit se perce à son tour.
- Courants forts et faibles dans le même conduit : perturbations et risque à l’intervention.
- Boîte découpée à cheval sur un montant : reprise de la plaque nécessaire.
- Aucune photo avant fermeture : percement de câble quasi inévitable un jour.
Questions fréquentes sur le passage de câbles dans une cloison placo
La gaine ICTA est-elle obligatoire dans une cloison placo ?
La NF C 15-100 impose la protection des conducteurs dans les parois creuses, et la gaine ICTA est la solution normale pour y répondre. Les montants métalliques présentent des arêtes vives qui peuvent cisailler un câble non protégé au fil des vibrations et des mouvements du bâtiment.
Peut-on poser du câble R2V sans gaine dans une cloison ?
Le câble R2V peut, sous conditions, être posé sans conduit supplémentaire dans un vide de construction totalement libre, sans isolant et accessible. Dès qu’il y a de la laine, un passage contraint ou une traversée de montant, la gaine reste la solution à retenir.
Quel type de conduit est interdit dans une cloison creuse ?
Le conduit ICTL est à écarter dans les parois creuses : ses caractéristiques mécaniques et son comportement au feu ne conviennent pas à cet emploi. On utilise de l’ICTA ou de l’ICA, en vérifiant la mention non propagateur de la flamme.
Comment passer un câble horizontalement dans une cloison montée ?
En utilisant les perçages d’usine des montants, prévus pour cela et généralement ébavurés. Sur un montant non percé, il faut réaliser le passage avec un outil adapté et protéger l’arête, faute de quoi le conduit puis le câble finissent par être entaillés.
Faut-il déclarer une modification électrique dans une cloison ?
Une modification simple d’un circuit existant ne demande pas de démarche particulière, mais une installation nouvelle ou une rénovation complète relève d’une attestation de conformité visée par l’organisme agréé avant la mise en service par le distributeur.
Peut-on faire passer électricité et réseau dans la même gaine ?
Non. Les courants forts et les courants faibles se posent dans des conduits distincts, avec une distance minimale entre eux, pour éviter les perturbations et pour des raisons de sécurité lors des interventions.
Comment retrouver un câble après fermeture de la cloison ?
En photographiant chaque paroi avant la pose des plaques, avec un mètre déroulé dans le champ pour donner l’échelle. C’est la précaution la plus rentable d’un chantier : elle évite de percer un câble des années plus tard lors d’une fixation.
Ce qu’il faut retenir
- Les conducteurs se posent sous conduit ICTA ou ICA dans une paroi creuse ; l’ICTL est à écarter.
- Les perçages d’usine des montants sont faits pour cela : alignez-les au montage.
- Toute arête créée sur chantier doit être ébavurée et protégée.
- Courants forts et courants faibles dans des conduits séparés, avec une distance de séparation.
- Photographier les cloisons avant fermeture est la précaution la plus rentable du chantier.
